Akcesoria

Urządzenia i systemy radiokomunikacyjne dla kolejnictwa.

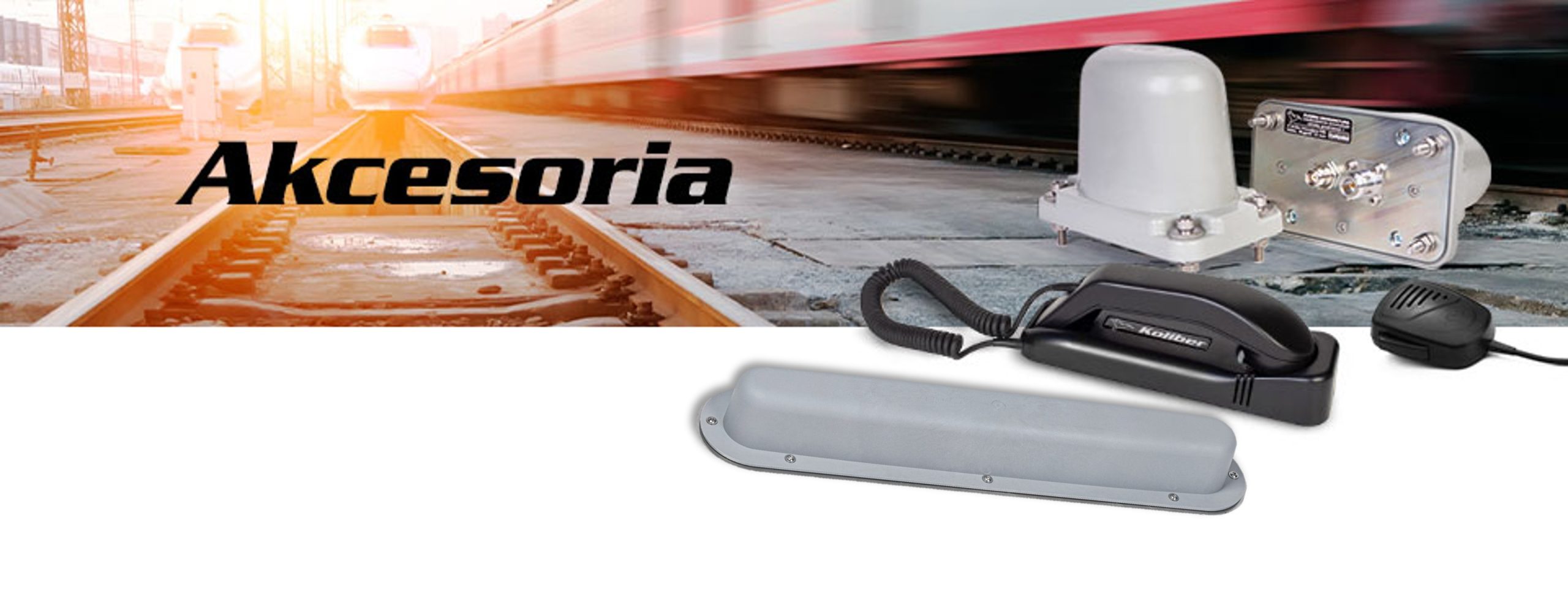

Akcesoria: Antena AT2S, Mikrotelefon KMT-01, Mikrofon KMR-01

Antena AT2S

Antena taborowa GSM-R/GSM/GPS typ AT2S jest optymalizowaną pod kątem wymagań i warunków pracy istniejących w kolejnictwie, autorską konstrukcją projektantów firmy Radionika Sp. z o.o. z Krakowa. Parametry elektryczne i mechaniczne anteny zapewniają stabilną pracę współpracujących urządzeń radiokomunikacyjnych eksploatowanych taborze kolejowym.

Konstrukcja elektryczna oraz mechaniczna anteny zapewnia optymalne parametry pracy urządzeń komunikacyjnych (radiotelefonu pociągowego Koliber, odbiorników GPS, urządzeń GSM-R/GSM) eksploatowanych na pojazdach szynowych. Konstrukcja anteny zapewnia jej wysoką odporność na wpływy atmosferyczne (temperaturę, opady) oraz udary mechaniczne.

Antena GSM/GSM-R

  • Zakresy częstotliwości:
    • 850-960 MHz
    • 1700-1900 MHz
  • VSWR:
    • 870-960 MHz  < 1,4
    • 1700-1900 MHz  < 1,8
  • Zysk: 0 dB
  • Polaryzacja:  pionowa
  • Moc maksymalna: 30 W
  • Złącze wyjściowe: N żeńskie
  • Impedancja: 50 ῼ

Antena GPS

  • Częstotliwość: 1575,42 ± 1.023 MHz
  • Zysk: typowo 3 dBic w zenicie
  • Polaryzacja: RHCP
  • Stosunek osiowy: maks. 4,0 dB w zenicie
  • Wzmacniacz niskoszumowy
    • częstotliwość: 1575.42 ± 1.023 MHz
    • wzmocnienie
      • minimalne 23 dB
      • typowe 25 dB przy 25˚C ± 5˚C
  • współczynnik szumów:
    • typowe 1,4 dB przy 25˚C ± 5˚C
    • maks. 1,8 dB przy 85˚C
  • VSWR: maks. 2,0
  • Złącze wyjściowe: TNC żeńskie
  • Impedancja: 50 ῼ

Własności ogólne

  • Obudowa: tworzywo sztuczne Bayblend T85
  • Stopień ochrony: IP67, IK09
  • Wymiary: 145(D) x 85(S) x 105(W) mm
  • Waga: ok. 0,8 kg

Zgodność konstrukcji z wymaganiami:
Normy środowiskowe, odporność mechaniczna, kompatybilność EMC: PN-EN 50155 (5), PN-EN 50125 (12), PN-EN 50121-3-2 (14), Karta UIC 758 (15). Bezpieczeństwo konstrukcji (izolacyjność konstrukcji, wytrzymałość elektryczna): PN-EN 60243-1, PN-EN 60243-2, UIC 758, UIC 533.

Mikrotelefon KMT-01

Mikrotelefon KMT-01 został specjalnie zaprojektowany do szerokiego zakresu zastosowań w transporcie kolejowym. Ergonomiczny kształt słuchawki mikrotelefonu wraz z podstawą (bazą) gwarantują bezpieczną i wygodną obsługę rozmów prowadzonych w kabinie maszynisty. Duży, ergonomiczny, łatwo wyczuwalny przycisk PTT gwarantuje szybkie nawiązanie połączenia w każdej sytuacji.

Stabilne i wygodne mocowanie słuchawki zapewnia operatorowi wygodną, sprawną i pewną obsługę. Konstrukcja mikrotelefonu umożliwia jego montaż zarówno w pozycji pionowej jak i poziomej. Strukturalna, matowa powierzchnia obudowy podnosi dodatkowo walory estetyczne oraz użytkowe produktu.

W skład zestawu mikrotelefonu wchodzą

  • słuchawka z kablem spiralnym o długości ok. 50 cm
  • podstawa (baza) mikrotelefonu z wyłącznikiem hook
  • kabel sterujący typ LiYCY 8×0.25 o długości 2 m. ze złączem typu DB-9 (męskie)

Parametry techniczne:

Wkładka dynamiczna

  • Impedancja 260 Ω
  • Skuteczność 115,3 dB/1mW
  • Pasmo przenoszenia 300-3400 Hz

Mikrofon pojemnościowy

  • Impedancja 2.2 kΩ
  • Pasmo przenoszenia 20-16000 Hz
  • Złącze wyjściowe DB-9 męskie z kablem sterującym LiYCY 8×0.25 o długości 2m*

Własności ogólne

  • Obudowa Tworzywo sztuczne ABS, poliuretan
  • Kolor słuchawka, podstawa – czarny matowy przycisk PTT pomarańczowy
  • Wymiary z podstawą 249(D) x 73(S) x 69(W) mm
  • Waga ok. 470 g

Mikrofon KMR-01

Mikrofon typ KMR-01 to niezbędne wyposażenie każdego radiotelefonu pociągowego. Konstrukcja mikrofonu, ergonomiczny kształt, wysoka jakość układu elektronicznego mikrofonu, w połączeniu w wysoką jakością materiałów, w tym zastosowanego kabla, zapewniają komfort i trwałość podczas kilkuletniej intensywnej eksploatacji w bardzo trudnych warunkach.
